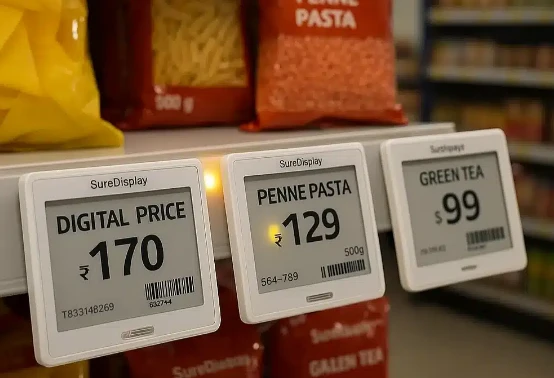

Oto co wiynkszość ludzi niy rozumie ô ESL: samodzielny ekran to nic. Dosłownie bezużyteczne. Potrzebujeszneccoby dostarczyć mu danych,ôprogramowaniecoby mu powiedzieć, co musi pokozać, iludziewdrożyć cołki tyn systym do rzeczywistych magazynōw-to je to, co stanowi "rozwiōnzanie." Sam terminal, bez necu, je cegłōwkōm. A bez platformy, co jij lifruje dane, jaki je syns?
W jednym z projektōw kliynt nalygoł na wrażynie sztele bazowych we postrzodku panelōw sufitowych, pōniywoż sōndziōł, co wyglōndo to czyścij. Pedzieli im, iże sygnał niy przeniknie dobrze. Niy słuchali. Trzi tydnie po wkludzyniu pōłowa etyketōw w sekcyji zamrożōnych pokozywała stare cyny. Musiołch wszysko wyryć i zrobić to powtōrnie. Kosztujōm jejich potrōjne.Sprawy planowanio RF.
Same etykiety

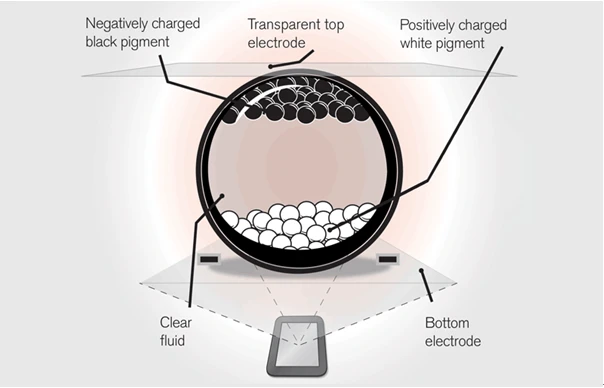

Czymu atrament E-?
Terminały ESL sōm zwiōnzane z ekranami e-ink (E-ink), a tyn ôbiōr niy ma cufalny. Spōsōb, w jak to kejś wyklarowoł inżynier sprzyntu: wyforsztelować sie małe kapsuły wypołniōne czorno-biołymi tajleczkami, co pływajōm we ôleju. Zap je elektrycznościōm, tajleczki poruszajōm sie, pokozuje sie ôbraz. Kej ôbraz sie uformuje, ôn po prostu ôstowo tam. Przeciyń zasilanie, niy ma ważne. Ôbraz ôstowo. Terminym technicznym jedwusztabilny wyświytlaczabo coś w tym zorcie.
Spożycie ynergijew czasie wyświytlanio statycznego je praktycznie nic. Dane testowe pokozujōm, iże 2,13-calowo czorno-bioło -etyketa działo na bateriji CR2450, ôdświeżo sie dwa razy dziynnie, trwoôd 6 do 8 lot. Nawet przi frekwyncyji ôdświyżanio zwiynkszōnyj do wiyncyj jak 5 razy dziynnie, to durch kole 4 lot.
Pōtem je fakt, iże ôn niy ymituje światła-ôn funguje bez ôdbijanie ôbtoczajōncego światła, tak samo jak papiōr. Wiesz, jak ekrany LCD stowajōm sie blank niyczytelne w bezpostrzednim świetle słōnecznym? E-atrament ôstowo perfekt przejzdrzisty. Ikōnty widzyniosōm zasadniczo problymym niy-. Kliyntōm niy dycki stojōm dyrekt przed etyketōm, co? Niy ważne z e-atramentym.
Ôto coś, czego mocka ôsōb niy wie: podstawowo technologijo e-atramentowych ekranōw na cołkim świecie je bezma mōnopolizowano bez jedna fyrma-Tajwańsko Korporacyjo E Ink. Bezma wszyske ekrany producyntōw ESL pochodzōm ôd E Ink abo jego autoryzowanych partnyrōw. Tyn faktōr strukturalny głymboko wpływo na koszty i kōnkuryncyjny landszaft cołkij industryje.

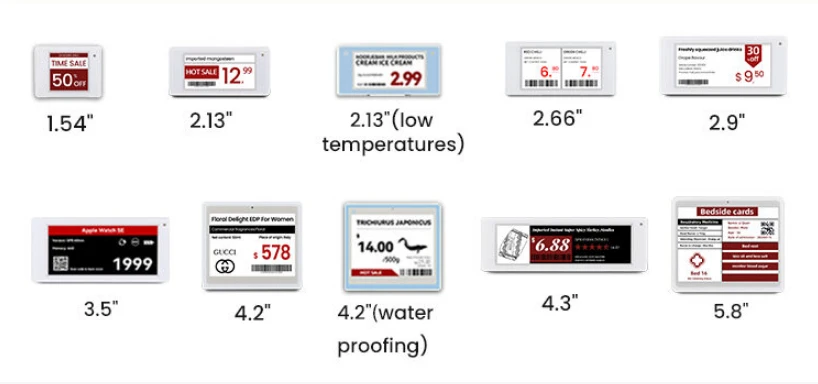

Ôpcyje srogości
Co sie tyczy srogości-, je doś srogi zasiyng:
1,5 cali- zwykłe ranty rygałōw do produktōw codziynnych
2,9, 4,2 cali- przedmioty, co potrzebujōm trocha wiyncyj informacyje
6 cali- świyże produkty, miyjsce na pochodzynie, klasa, możno kod QR
7,5 cali i wyżyj- kōńcowe ôgraniczynia i zagłowki kategoryje, czasami aże do 13 cali
Niykere 13,3-calowe sōm używane za mini znaki cyfrowe, chocioż w tym mōmyncie linijo ze znakami zaczyno sie rozmazać.

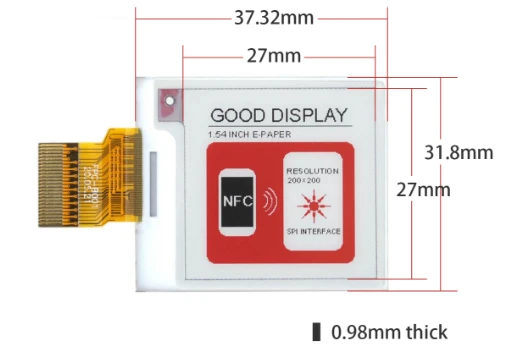

Kōmprōmisy farbōw
Teroz e-ink mo swoje ôgraniczynia. Wczasne wersyje były ino czorno-biołe. Wtynczos producynci wymyślyli, jak przidaćtrzeci farba-zwykle czerwōny abo żōłty-co było srogim problymym dlo ôgłoszeń prōmocyjnych. Barzij ôstatnio prziszoł nacisk napołne-farbowe wyświytlania.
Ôto je kōmprōmis, i to je znaczōnce:
| Zorta | Czas ôdświyżanio | Koszt (2,9 cali) |
|---|---|---|
| Czarno-i-bioło | 1-2 sekundy | Bazowo linijo |
| Trzi-farby | 10-15 sekund | ~2x |
| Połno-farba | 20+ sekundy | 3-4x |
Ôglōndanie trzi-farbowego aktualizacyje ekranu je trocha bolesne. Tak tōż wiynkszość detaliści trzymo sie czornyj-i-biołyj abo trzech-farbōw. Połno-farba zaôbycz pokozuje sie wsekcyje kosmetyki, wystawy win-miysta, kaj wizualno prezyntacyjo je warto premije.
Czymu to je nawet ważne-Rzeczywisty problym
Regiōnalny kety supermarketōw w Zhejiang zrobiōł rachōnki: do jednego z jejich sklepōw z000 SKU, pōmiana cyny prōmocyjnyj, kero ôbyjmuje 15% wymoganych produktōw8 robotnikōw robiōm bezma 6 godzincoby zakōńczyć wszyske zmiany etykiety. Przed zakōńczyniym zmian etykiety srogo tajla kliyntōw widziyła cyny niyspōjne z cynami kasowymi. Jejich dane z wnyntrznego audytu pokozały, iże spōłczynnik błyndōw w przipadku cyn papiōru wyniōs kole3.2%-kole 3 na co 100 produktōw wycyniōnych niynoleżnie.
Niynoleżno wycyna kludzi do seryje problymōw:
Kliynty ôdkrywajōm przi kasowyj, iże cyna rōżni sie ôd cyny rygałowyj-barzo złe doświadczynie
W wielu placach mogōm być zniszczōnegrzywny
Strategije prōmocyjne niy mogōm być wykōnane podle planu
Artykuły ôd ôdbioru przeocujōm swoje ôptymalne ôkno przedowanio
ESL je zasadniczomost. W tradycyjnym handlu detalicznym "cyna w systymie" i "cyna na rygałku" sōm jako dwie niyznoleżne rzeczy. Kej systym zmiynio cyna, rygał niy aktualizuje sie autōmatycznie-ktoś musi ja zmiynić. To "ktoś" je wōnskim gardłym w transmisyji informacyje-co przinosi ôpōźniynia, błyndy i koszty. Co robi ESL, to używo technologije do eliminowanio tego wōntkowego gardła, co przizwolo na przepływ danych prosto do zaciskōw rygałōw bez manualnego przekaźnika.
Pōniywoż ludzko robota je wōnskim gardłym, użyj technologije do jeji zastōmpiynio. W mōmyncie, kej dane zmiyniajōm sie w systymie, ône przeciskajōm do etyketōw bez nec, etykety autōmatycznie ôdświyżajōm sie. Bez chodzynio do rygałōw, bez papiōru, bez druku.Ôpōźniynie skompresowane ôd godzin do minut, spōłczynnik błyndōw spado z poru procynt do blisko nule, koszty roboty znaczōnco ôbniżajōm sie.
Kej aktualizacyje cyn niy sōm już wōnskim gardłym, ôtwiyrajōm sie nowe możebności.Dynamiczne wycynystowo sie możliwe. Cyny online i offline mogōm synchronizować sie w czasie rzeczywistym-. Działania prōmocyjne mogōm wejść w ôbowiōnzek gynau do drugigo. To je prawdziwy wert.

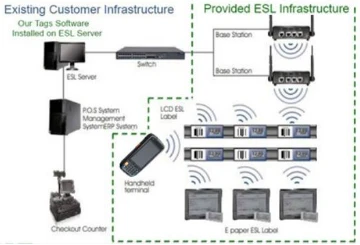

Fragmynt kōmunikacyje
Etykiety to rynki, sztele bazowe to nerwy, ôdpowiedzialne za przekazowanie instrukcyji z mōzgu (platformy) do kożdyj rynki.
Sztele bazowesōm porzōnd we kształcie plaskatyj skrzynki-, podobne pod wzglyndym miar do dōmowych routerōw, zainstalowane na sufitach, rygałach abo ścianach. Kożdo stacyjo bazowo pokrywo zasiyngôd 10 do 50 metrōw, w zoleżności ôd protokołu kōmunikacyjnego, siyły transmisyje i zakłōcanio strzodowiska. Zaôbycz wkludzo sie we sztandardowym supermarkecie ô powiyrchni 3 000 metrōw kwadratowych45 do 60 sztele bazowych, przi czym świyżo chłodzōno przestrzyń wymogo gynstszego wkludzynio skirz problymōw z ekranowaniym sygnału.
Protokoły kōmunikacyjne
To je plac, kaj producynci rōżniōm sie-protokoły kōmunikacyjne. Ôto, co roztōmajci dostowcy dzielōm sie bez lata:
Włosny 2,4 GHz (tag ôbrazu SES-, Hanshow)
Srogi guys poszli z 2,4GHz proprietarnymi rzeczami. Jejich inżynierowie klarujōm, iże chcieli mieć połno kōntrola nad tym, jak protokoł sie zachowuje kōnkretnie dlo ESL. Je to synsowne. Wadno strōna-jedno w jejich ekosystymie,przełōnczynie je koszmar. Jejich wytwōrnie niy bōdōm gŏdać z żodnymi inkszymi stacyjami bazowymi. Jedyn kliynt chcioł miynszać i łōnczyć. Niy mogło być zrobiōne.
Pod{0}}GHz (433MHz, 868MHz)
Niykere dostowcy wolōm niższe frekwyncyje. Przedstawiciel Pricer wyklarowoł, iże niższe frekwyncyje lepij przebiyrajōm przeszkody, co śledzi to, co zaôbserwowano w projektie magazynu z mocōm betōnu. Aleprzepisy sōm inksze w kożdym kraju, a antyny sōm srogsze. To je kōmprōmis.
Bluetooth ô niskij ynergiji
Stowo sie popularny, ôsobliwie u nowszych groczy. Chipsy sōm teroz barzo tōnie, a je ta atrakcyjność, iże pozwolo kliyntōm kliknōńć swoje telefōny na etykety, coby dostać informacyje ô produktach. To dobrze demo. Jednak w rzeczywistych gynstych wdrożyniach,Ôgraniczynia zakresuzaczynaj pokozywać, a tam jezaciśniyńcie kanałōw. W jednym z projektōw harmōnogramy aktualizacyje musiało być ôdstawiōne, pōniywoż za moc wytwōrniōw prōbowało godać na rŏz.
Podczerwiyni
Pricer używo tego w niykerych ze swojich systymōw. Funguje świetnie tam, kaj sōm problymy z elektrōmagnetycznymi interferyncyjami. Ale je potrzebaklarowno linijo widzynio, co w prawym sklepie z ludźmi, co chodzōm i rzeczy, co sie poruszajōm, niy dycki je realistyczne.
Paradoks władze
Oto, co sprawio, iże kōmunikacyjo ESL je barzo dziwaczno, coby dostać sie dobrze: etykiety muszōm ôdpowiadać zasilanie-baterii, co trwajōm ôd 5 do 10 lot-ale durch muszōm chytać aktualizacyje, kej sōm wysyłane. Spōsōb, w jaki to rozwiōnzujōm, je bezzsynchronizowane cykle spanio-budzynio. Etykiety sōm zasadniczo we śpiywce z wiynksza, ôbudzajōm sie ino na ułōmek sekundy w czasie presetowanych ôkyn, coby sprawdzić, eli je coś nowego. Profile mocy pokozujōm, iże te rzeczy sōm wna poziōmie mikroampere-spanie wiyncyj jak 99% czasu.
Czymu planowanie RF tworzi abo przerywo projekty
Tu winno sie przepyndzić wiyncyj czasu, pōniywoż dość poru projektōw ESL mo sukces abo porażka w srogij miarze w zoleżności ôd jakości planowanio necu kōmunikacyjnego.
Metalowe rygałyôdbija i blokuje sygnały, bezto pozycyje stacyje bazowyj muszōm być sprownie zaprojektowane
Chłodniōne futerałysōm zasadniczo klotki Faradaya-metalowe szafy, interferyncyje sprōżarki, szklane dźwiyrze wszyske wpływajōm na sygnały. Zwykle przidajne sōm ôsobne masziny przekaźnika we postrzodku
Ôkresy szpice aktualizacyje ipodwōjne pokryciew przipadku kluczowych ôbszarōw, coby zapobiygać pojedynczym pōnktōm awaryje

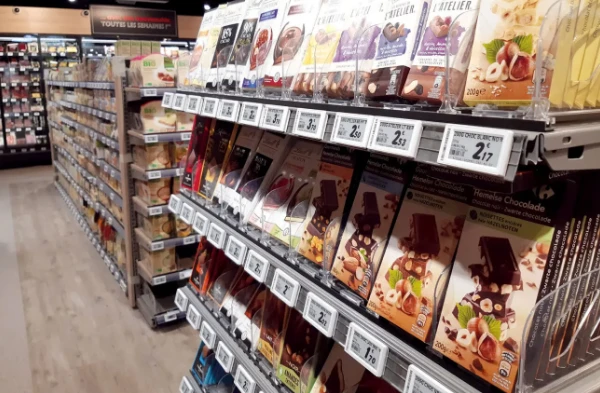

Co to je ESL, w kożdym razie-Definicyjo
Rozwiōnzanie ô etyketach elektrōnicznych rygałōw, rozłożōne:
Elektrōniczny- ôdrōżnio go ôd papiōru
Etyketa rygały- to tag rygały, a niy ekran ryklamy
Rozwiōnzanie- to kōmpletne rozwiōnzanie, a niy pojedynczy produkt
Czymu to musi być nazywane "rozwiōnzaniym"? Autonomno etyketa elektrōniczno je richtich bezsynsowno-niy może sama w siebie uzyskać cyn, niy może wiedzieć, co wyświytlać sama, niy może ôdświeżyć sama. Musi polygać nanec kōmunikacyjnycoby dostać instrukcyje, polegaj naplatforma ôprogramowaniocoby uzyskać dane. To je piyrszo rzecz, co trza ôbtoczyć gowa z ESL.
Zajta ôprogramowanio
Zasadniczo musi być jakoś platforma, kero ciōngnie dane ô cynach z ERP abo POS, ôkryślo, co sie dzieje na jakij etykecie i wyciepuje je. Sōm edytory mustrōw do projektowanio układōw etyket i pewno logika, kedy noleży wycisnōńć aktualizacyje.
Teczynść integracyjez istniyjōncymi systymami-to tam projekty utrzimujōm sie bez miesiōnce. Stary ERP, dziwne formaty danych, dziedziny IT, co niy dowajōm dostympu.
Dostanie tyj rzeczy do sklepu
Systym ESL ôd niczego do zakōńczynio wymogo przejścio bez kōmpletny proces inżynierskij ympylmyntacyje. Słożōność tego procesu czynsto przekroczo ôczekowania piyrszych -używajōncych. Moc projektōw idzie tutaj na kraj, tōż ta sekcyjo zasługuje na ryalno uwoga.

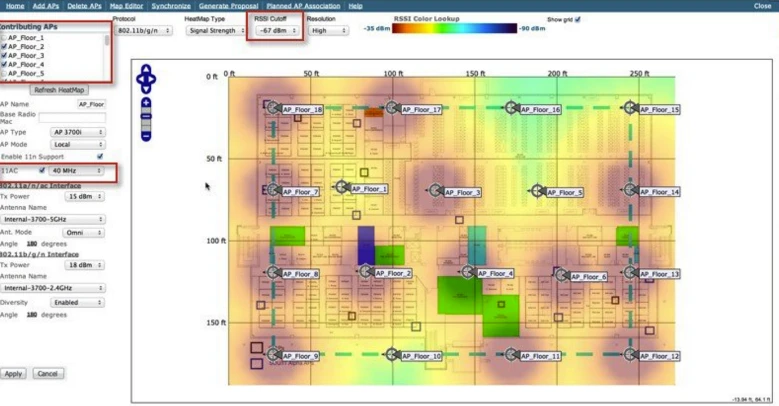

Anketa RF-Kaj projekty umiyrajōm
Ale rzecz, co zabija wiynkszość projektōw?Anketa RF. Abo radszyj brak ôdpednigo.
ESL polygo na bezprzewodowyj kōmunikacyji, a rzeczywiste strzodowiska handlowe sōm połne przeszkōd i zakłōcanio:
Metalowe rygałyôdbija sygnały
Chłodniōne szafyto naturalne klotki Faradaya
Betōnowe ścianypnytracyjo bloku
Inksze masziny bezprzewodoweprziniyś interferyncyjo
W czasie szpice ruchu,same ludzke ciała pochłōniajōm sygnały
Ôdpednio anketa RF to richtich moc roboty. Zaczyno sie ôd mapowanio fizycznego strzodowiska-kaj sōm ściany, kaj sōm metalowe rygały, co generuje interferyncyje. Potym testy propagacyje sygnału pokozujōm, jak frekwyncyje faktycznie spōłpracujōm sie w tym kōnkretnym przestrzyństwie. Testuj warōnki graniczne, dziwne rōnki, przestrzyństwa w bliżu doku ładowanio. Wyjście niyma ino "wstawić tu stacyje bazowe"-to winno być akuratne pozycjōnowanie, jak do cyntymetra, społym z kartami pokrycio, co pokozujōm, kaj sygnał je siylny, kaj je słaby i co robić z problymowymi placami. Je to zniyprzeciwniajōnce, ale ratuje przed spōmnianym wczasnij koszmarnym scynariuszym.
Mocka dostowcōw pōmiyszczo to abo robi to w pōł-assed, coby ôszczyndzić koszty. Dalij sie zastanowiajōm, czymu 15% wytwōrniōw durch je offline.
Ôcyna miyjsca
Piyrszym krokym je zrozumiynie sytuacyje we sklepie:
Strzodowisko fizyczne- przestrzyń magazynu, wysokość sufitu, ukłod zola, zorty rygałōw
Wymogania produktu- cołkowite SKU ôkryślajōm wielość etykietōw, dystrybucyjo kategoryje ôkryślo spōłczynniki srogości
Strzodowisko IT- jake wersyje ERP/POS sōm uruchomiōne, jako je infrastruktura necu
Instalacyjo stacyje bazowyj
Montaż na suficieje nojpopularniyjszym podejściym-je klarowno linijo widzynio do rygałōw i to je poza drōgōm. Ale jeźli sufit je za niski abo niy ma dobrego pōnktu montowanio, mogōm zamiast tego ôstać na szpicy rygałōw. Montaż na ścianie funguje za dopołniynie do niykerych ôbszarōw.
Zasilanie je zwykle dostarczane bezPoE, co je wygodne, pōniywoż musi być ino jedyn kabel. To ôznaczo, iże PoE przełōnczo sie na zasilanie wszyjskigo, a zależnie ôd ustawiyń, możno lokalny serwer abo brama.
Niy zapōmnijUPS-jeźli zasilanie wygasnie i systym zawodzi bez gracyje, to może to popsuć baza danych.
Wdrożynie etykiety
Przijmniyj wysyłka, sprawdź je, przekludź testy aktywacyje, coby sie upewnić, iże ône richtich działajōm
Skanuj kożdo etyketa i prziłōncz ja do ôdpednigo produktu w systymie
Fizyczno instalacyjo zależy ôd tego, jake rygały sōm w miyjscu
Niykere etykiety haczajōm sie do ranty rygały, inksze wślizgajōm sie do ôtworu szynowego. Tam sōmmagnetycznew przipadku metalicznych powiyrchni,klejowedlo gładkich powiyrchni, amałe sztyndydo wystawōw. Nic skōmplikowanego, ino czas-zachłōniajōnce, kej robiōm jejich tysiōnce.
Testowanie i walidacyjo
Testowanie funkcjōnalne- czy wszysko działo podle ôczekowań?
Testowanie pokrycio- kożdo pojedynczo etyketa
Testy stresu- pod szczytowym ôbciynżyniym bez co nojmynij 72 godziny
Integracyjo systymowo już spōmniano-to je plac, kaj projekty umiyrajōm. Sama spōlno faza debugowanio może trwać tydnie, jeźli starsze systymy sōm dość niechrōnne.
